EISEDICHT HOTSchott Tyvek® karstumizturīgas silfona manžetes – 150-250 mm, slīpumam līdz 45°

EISEDICHT HOTSchott Tyvek® karstumizturīgās silfona cauruļu manžetes paredzētas augstas temperatūras cauruļu izvadu hermetizācijai caur gaisa un vēja necaurlaidīgajiem ēkas konstrukcijas slāņiem, īpaši vietās, kur caurules šķērso slīpas jumta konstrukcijas.

HOTSchott sistēma paredzēta tādiem pielietojumiem kā dūmgāzu un izplūdes cauruļu izvadi, kur nepieciešama paaugstināta temperatūras izturība. Manžešu uzmavas ir TÜV Süd pārbaudītas un paredzētas temperatūrai līdz 250 °C, ļaujot veidot blīvējumu tieši ap siltumu vadošu cauruli.

FRGD varianti aprīkoti ar elastīgiem un augstumā regulējamiem silfoniem, kas ļauj droši noblīvēt augšupejošas caurules konstrukcijās ar jumta slīpumu līdz 45°. Ilgstoši elastīgā konstrukcija kompensē kustības ap cauruli, savukārt integrētā stiepes atslogošana samazina mehānisko slodzi uz hermetizācijas vietu.

Katram variantam ir pašlīmējoša un pret plīsumiem izturīga Tyvek® līmējošā apmale ar īpaši spēcīgu poliakrilāta līmi. Līmējošās apmales norādītā temperatūras izturība ir no -30 °C līdz +100 °C.

Produkti paredzēti iekšdarbiem un ārdarbiem, ir izturīgi pret UV starojumu, nesatur halogēnus un montējami no +5 °C. Tie atbilst DIN 4108-7 un DIN 18015-5 un ir TÜV pārbaudīti. HOTSchott sistēmai norādīta arī atbilstība GEG 2020, kā arī pārbaude dūmgāzu sistēmām atbilstoši DIN 14241-1 un DIN 13216-1.

Pieejamie varianti:

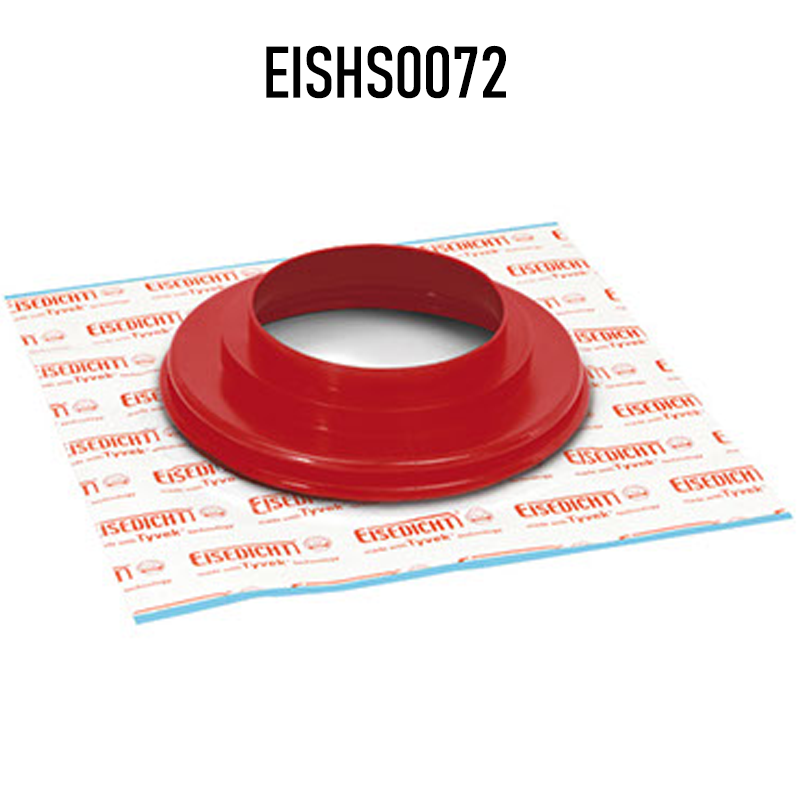

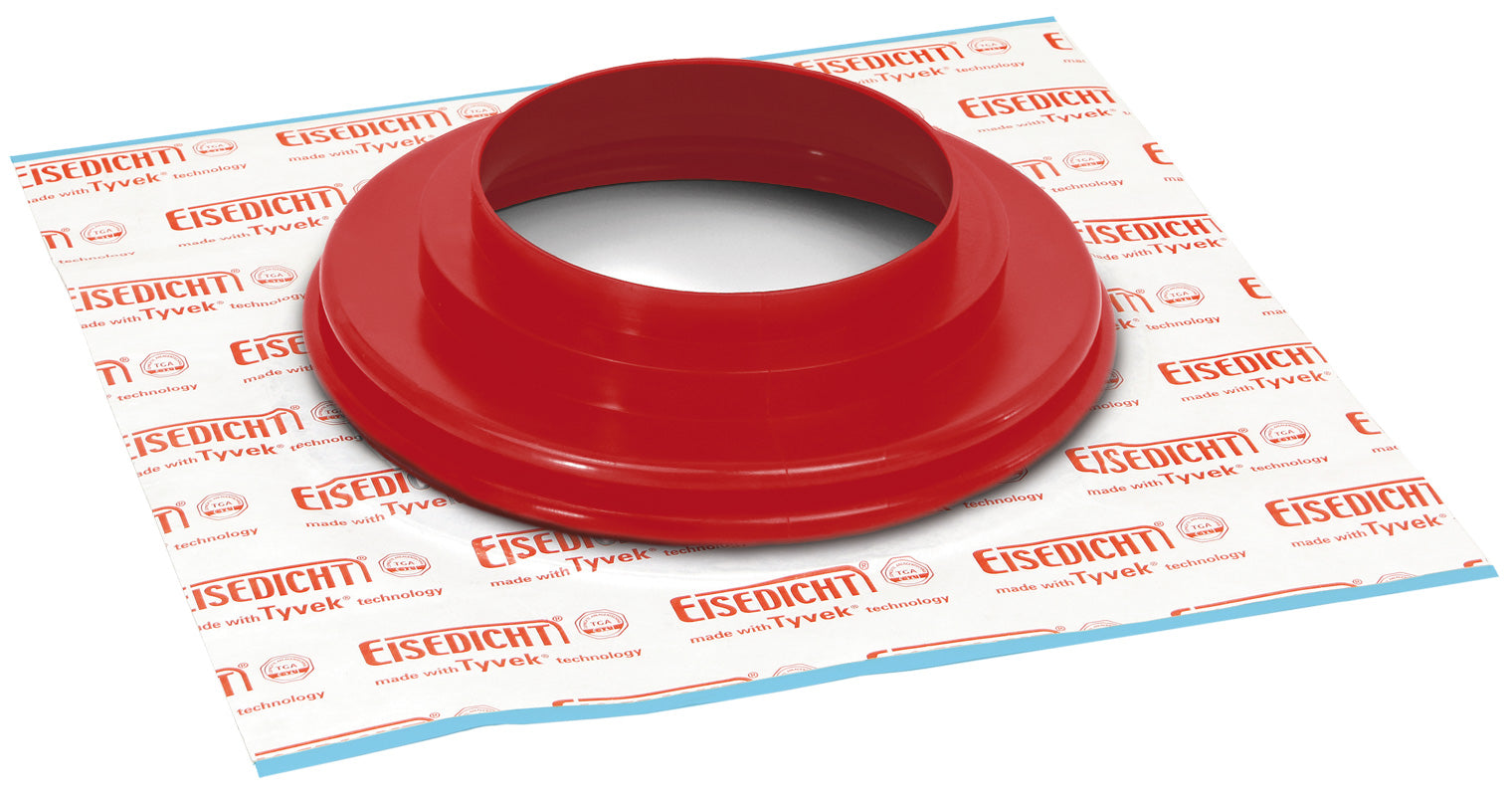

• FRGD150 – 150-165 mm – HS0072 – 50-80 mm silfons – apmale 350 × 350 mm

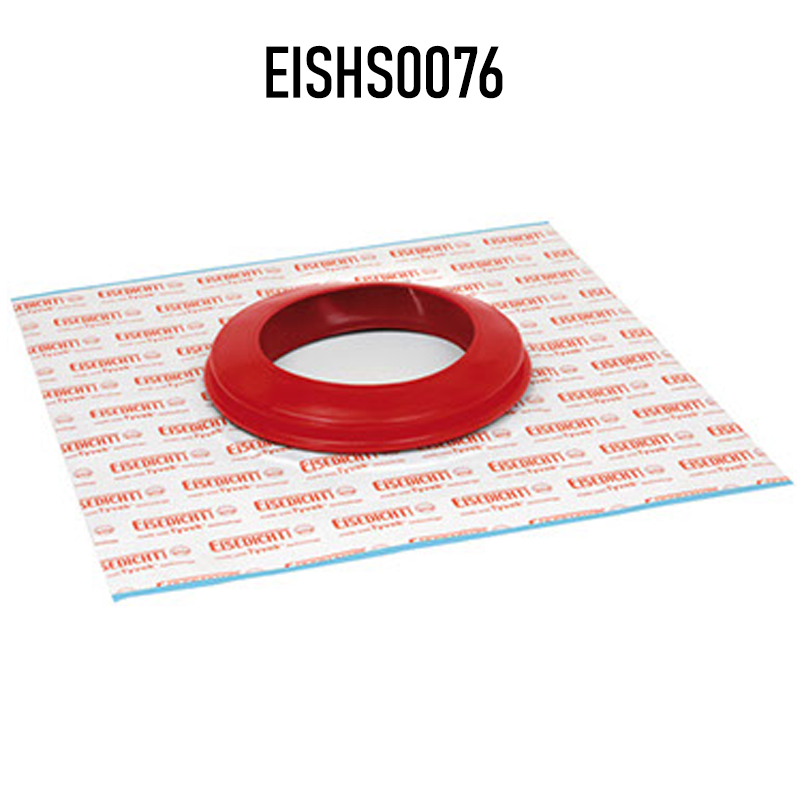

• FRGD180 – 180-200 mm – HS0076 – 30 mm silfons – apmale 400 × 400 mm

• FRGD230 – 230-250 mm – HS0074 – 30-50 mm silfons – apmale 580 × 580 mm

Galvenās īpašības

• EISEDICHT HOTSchott Tyvek® karstumizturīgas silfona manžetes

• Cauruļu temperatūrai līdz 250 °C

• Piemērotas jumta slīpumam līdz 45°

• Elastīga un augstumā regulējama silfona konstrukcija

• Pieejamie diametri: 150-165 / 180-200 / 230-250 mm

• Integrēta stiepes atslogošana

• Pašlīmējoša un pret plīsumiem izturīga Tyvek® apmale

• Īpaši spēcīga poliakrilāta līme

• Līmējošās apmales temperatūras izturība: -30 °C līdz +100 °C

• Paredzētas iekšdarbiem un ārdarbiem

• Izturīgas pret UV starojumu

• Nesatur halogēnus

• Montāžas temperatūra no +5 °C

• Atbilst DIN 4108-7

• Atbilst DIN 18015-5

• HOTSchott sistēmai norādīta atbilstība GEG 2020

• Dūmgāzu sistēmām pārbaudītas atbilstoši DIN 14241-1

• Dūmgāzu sistēmām pārbaudītas atbilstoši DIN 13216-1

• TÜV pārbaudītas

• Ražotājs: Eisedicht

Pielietojums

EISEDICHT HOTSchott FRGD silfona manžetes paredzētas augstas temperatūras cauruļu izvadu hermetizācijai vietās, kur caurules šķērso gaisa vai vēja necaurlaidīgos slāņus, tostarp tvaika izolācijas un tvaika kontroles membrānas.

Regulējamā silfona konstrukcija ir īpaši piemērota augšupejošu cauruļu izvadiem caur jumta slīpumiem līdz 45°. Tipiski pielietojumi ir dūmgāzu caurules, izplūdes caurules un citi siltumu vadoši tehniskie cauruļvadi.

Membrānā izveido caurules diametram atbilstošu atvērumu, pēc tam piemērota izmēra manžeti pielīmē saskaņā ar ražotāja montāžas norādījumiem.

Priekšrocības

• Paredzētas augstas temperatūras cauruļu izvadiem

• Piemērotas cauruļu temperatūrai līdz 250 °C

• Piemērotas jumta slīpumiem līdz 45°

• Elastīgais silfons pielāgojas slīpam caurules izvadam

• Ilgstoši elastīgā konstrukcija kompensē ēkas kustības

• Integrēta stiepes atslogošana

• Plašas un pret plīsumiem izturīgas līmējošās apmales

• Spēcīga poliakrilāta līme

• Piemērotas iekšdarbiem un ārdarbiem

• Montāžas koncepcija bez papildu instrumentiem

• TÜV pārbaudītas

• Pieejami vairāki diametri

Nozares / Pielietojuma jomas

• Dūmgāzu sistēmas

• Izplūdes cauruļu izvadi

• Apkures un dūmvadu sistēmas

• Slīpu jumtu caurvadi

• Gaisa necaurlaidīgo slāņu izbūve

• Vēja necaurlaidīgo slāņu izbūve

• Tvaika izolācijas izvadi

• Ēku norobežojošās konstrukcijas

• Tehnisko cauruļvadu montāža

• Renovācija
