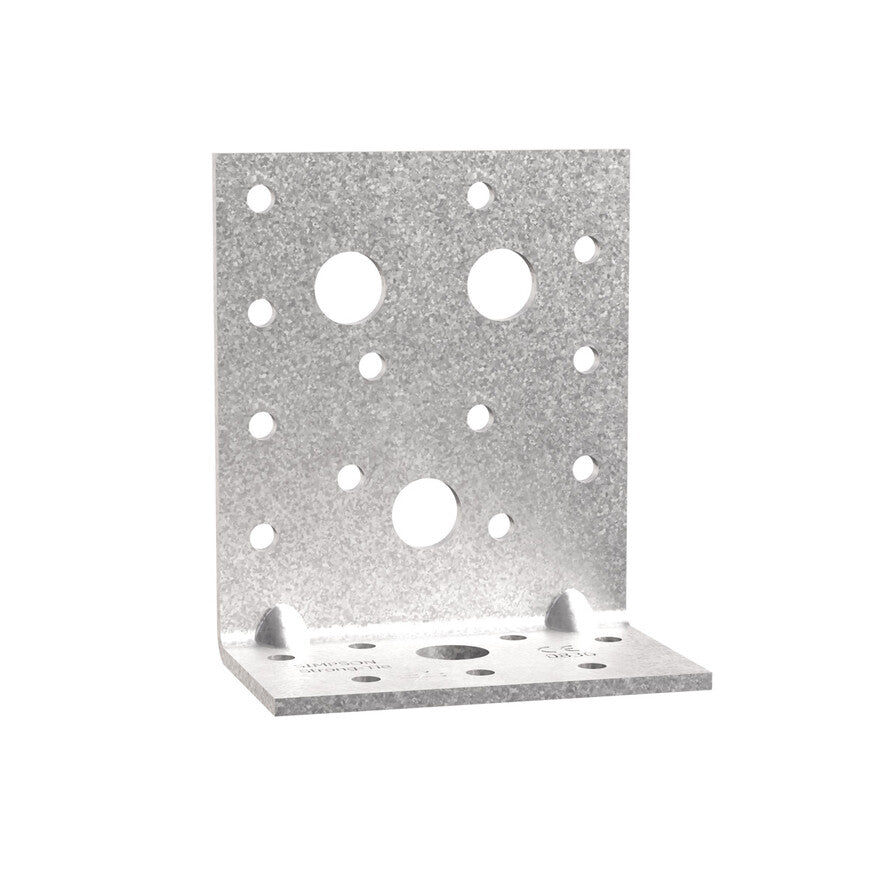

Simpson Strong-Tie AE pastiprinātais leņķa savienotājs nesošām konstrukcijām

Simpson Strong-Tie AE pastiprinātais leņķa savienotājs ir paredzēts nesošiem koka konstrukciju savienojumiem, kā arī koka konstrukciju stiprināšanai pie betona, tērauda un mūra konstrukcijām. Pastiprinātā konstrukcija nodrošina augstu nestspēju un uzticamu slodžu pārnesi dažādos virzienos.

Savienotājs izgatavots no cinkota tērauda S250GD + Z275 atbilstoši DIN EN 10346 standartam, nodrošinot ilgmūžīgu aizsardzību pret koroziju un drošu ekspluatāciju konstrukciju mezglos. Pastiprinātā forma ļauj efektīvi uztvert slodzes vairākos virzienos, padarot savienotāju piemērotu prasīgām koka būvniecības konstrukcijām.

AE leņķa savienotājs tiek izmantots koka elementu, inženierkoksnes izstrādājumu un nesošo konstrukciju savienošanai ar koku, betonu vai tēraudu. Tas ir piemērots arī CLT (krusteniski līmēta koksne) konstrukciju risinājumiem.

Galvenās īpašības:

• Pastiprināts konstrukciju leņķa savienotājs
• Piemērots koka, betona un tērauda savienojumiem
• Augsta nestspēja
• Slodžu uztvere vairākos virzienos
• Cinkots tērauds S250GD + Z275
• Pretkorozijas aizsardzība
• Piemērots koka karkasa un inženierkoksnes konstrukcijām
• Savietojams ar CLT konstrukcijām

Pielietojums:

Piemērots:

• Koks-koks savienojumiem
• Koks-betons savienojumiem
• Koks-tērauds savienojumiem
• Inženierkoksnes konstrukcijām
• CLT konstrukcijām
• Nesošajiem karkasiem
• Jumta konstrukcijām
• Nesošiem koka konstrukciju mezgliem

Piemērotie materiāli:

• Masīvkoks
• Inženierkoksne
• Betons
• Tērauds
• Mūris

Montāža:

Koks pie koka:

• Simpson Strong-Tie CE Sertificētas Enkurnaglas (CNA40X35–CNA40X100)
• 34° cinkotas rievotas enkurnaglas kasetēs
• CE sertificētas enkurskrūves kokam Simpson Strong-Tie 5x35–80 mm
• 4PRO enkurskrūve kokam C4
• Simpson-Strong-Tie CSA5,0X40S - Izturīgas enkurskrūves

Koks pie betona:

• Viena vai divas M12 bultskrūves ar US40/40/10G paplāksni

CLT sija pie CLT sijas:

• SSH Ø12,0 x 80 mm skrūves (AE116)

Izmēri:

AE48 — A: 90 mm, B: 48 mm, C: 48 mm, biezums: 3 mm, caurumi: sija Ø5 – 7 gab., Ø13 – 2 gab.; atloks B Ø5 – 4 gab., Ø13 – 1 gab.

AE76 — A: 90 mm, B: 48 mm, C: 76 mm, biezums: 3 mm, caurumi: sija Ø5 – 12 gab., Ø13 – 3 gab.; atloks B Ø5 – 7 gab., Ø13 – 1 gab.

AE116 — A: 90 mm, B: 48 mm, C: 116 mm, biezums: 3 mm, caurumi: sija Ø5 – 18 gab., Ø13 – 3 gab.; atloks B Ø5 – 7 gab., Ø13 – 3 gab.
