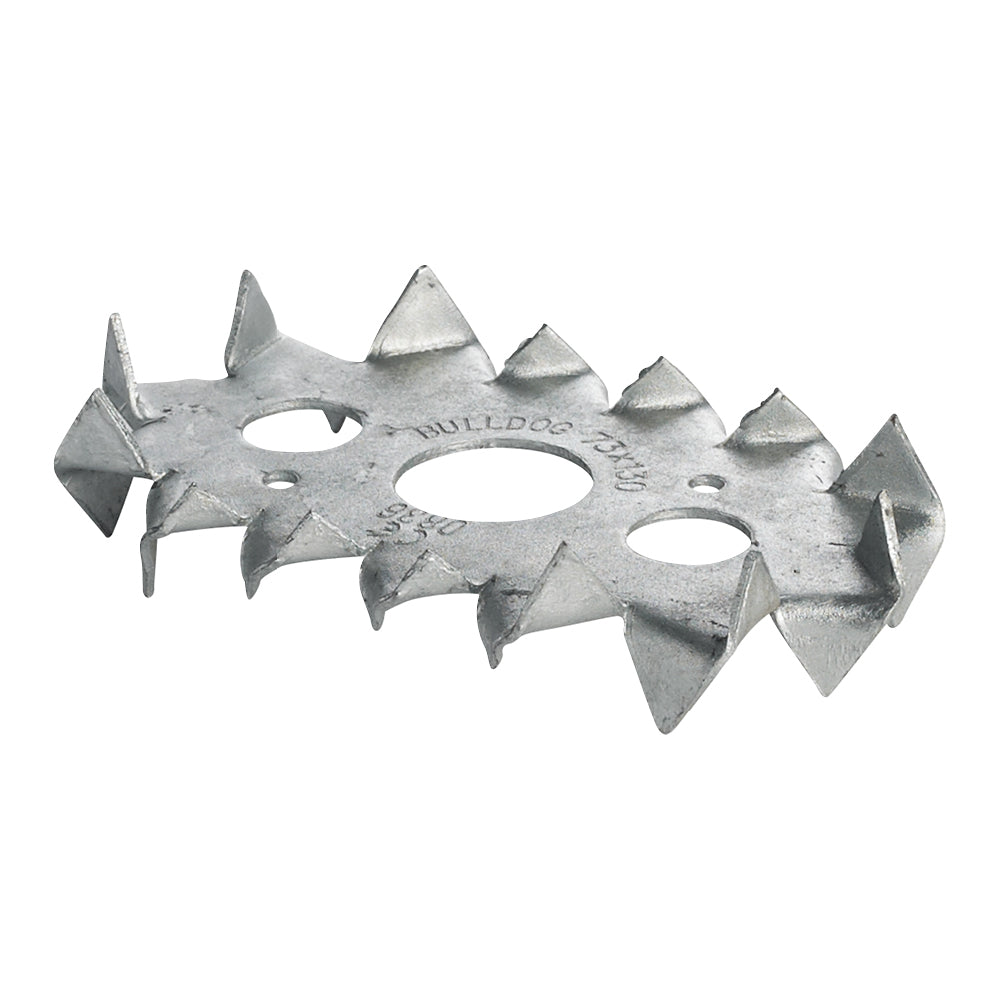

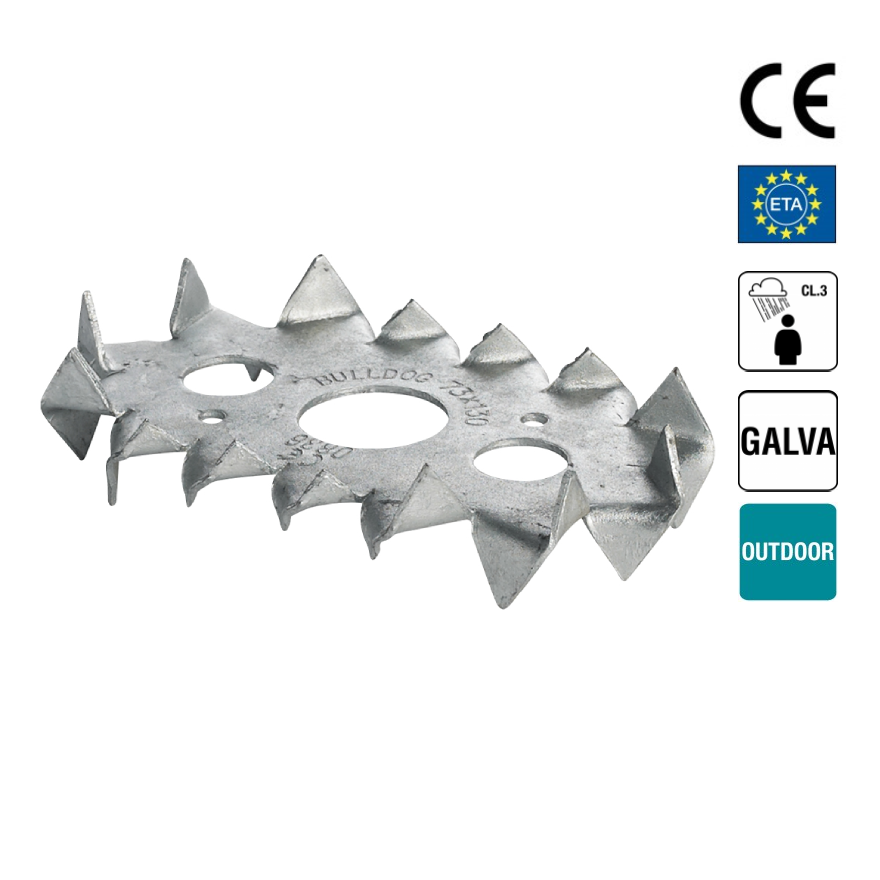

Simpson Strong-Tie Bulldog® C3 divpusējs kokmateriālu savienotājs Ø73 mm

Simpson Strong-Tie Bulldog® C3 ir divpusējs zobots kokmateriālu savienotājs, kas paredzēts izturīgu koka-koka savienojumu veidošanai, izmantojot skrūves, tapas vai dībeļus. Savienotājs uzlabo slodzes pārnesi starp kokmateriāliem un novērš tiešu savienojamo elementu saskari.

Savienotājs ir izgatavots no DC01 (DX51D) tērauda un aprīkots ar zobiem abās pusēs, kas montāžas laikā iespiežas kokā, pievelkot skrūvi. Tas nodrošina drošu mehānisku savienojumu un uzlabo skrūvēto mezglu nestspēju.

C3 savienotāja ārējais diametrs ir 73 mm, kopējais augstums 130 mm, bet materiāla biezums 1.5 mm. Tas ir piemērots nesošām koka konstrukcijām un dažādiem konstrukciju mezgliem.

Galvenās īpašības:

• Divpusējs zobots kokmateriālu savienotājs
• Modelis C3
• Diametrs: 73 mm
• Augstums: 130 mm
• Biezums: 1.5 mm
• Centra cauruma diametrs: 26 mm
• Sānu cauruma diametrs: 16 mm
• Izgatavots no DC01 (DX51D) tērauda
• Paredzēts koka-koka savienojumiem

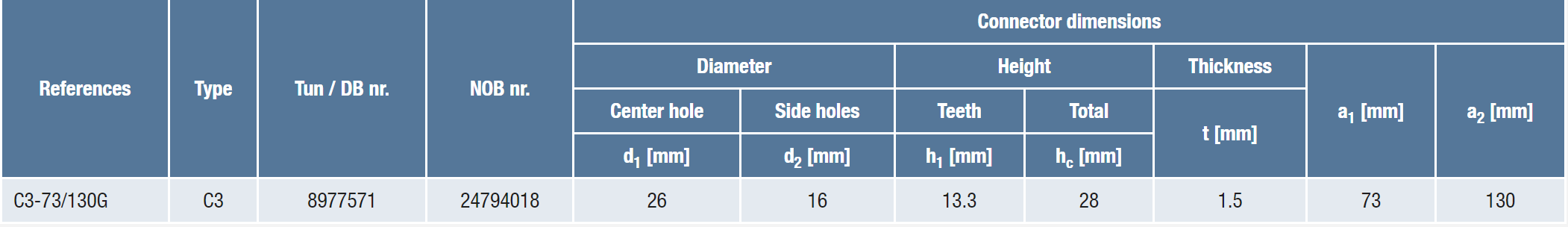

Izmērs:

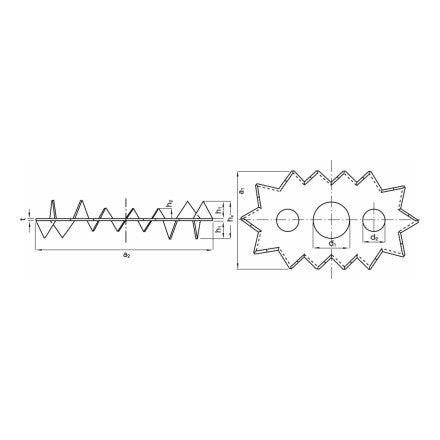

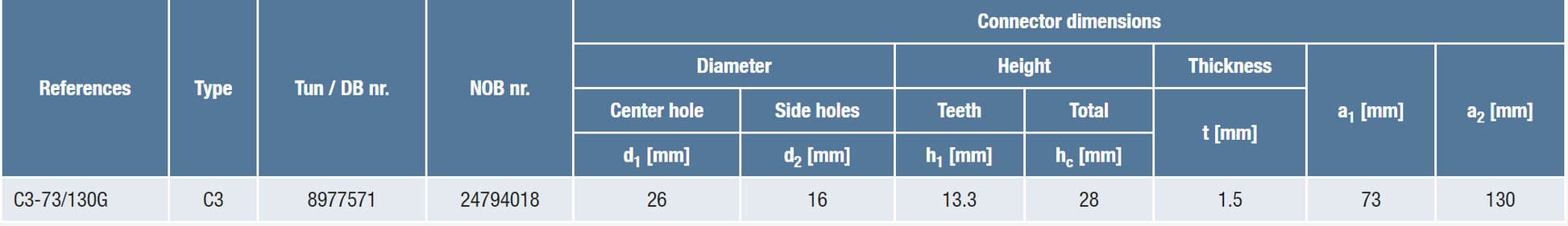

C3-73/130G-B — centra atvere: 26 mm, sānu atveres: 16 mm, zobu augstums: 13.3 mm, kopējais augstums: 28 mm, biezums: 1.5 mm, a₁: 73 mm, a₂: 130 mm.

Pielietojums

Paredzēts nesošu koka konstrukciju savienošanai, izmantojot skrūves, tapas vai dībeļus.

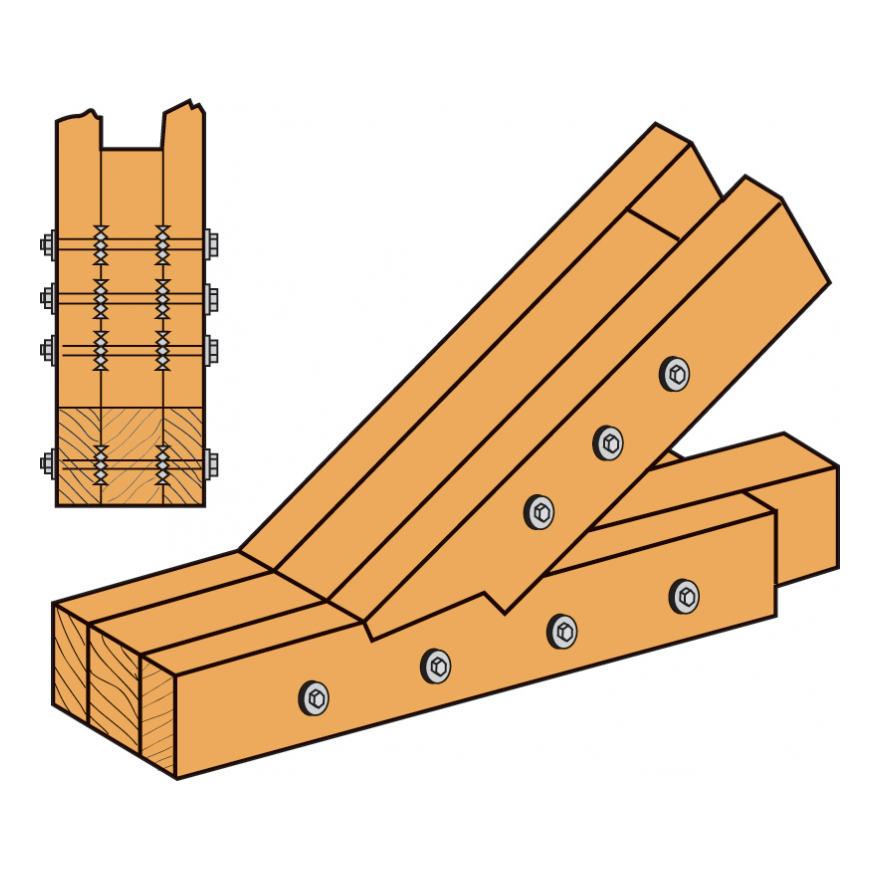

Biežākie pielietojumi:

• Koka karkasu būvniecība
• Jumtu konstrukcijas
• Siju un statņu savienojumi
• Koka inženierkonstrukcijas
• Koka ēku būvniecība
• Nesošie koka mezgli

Montāža

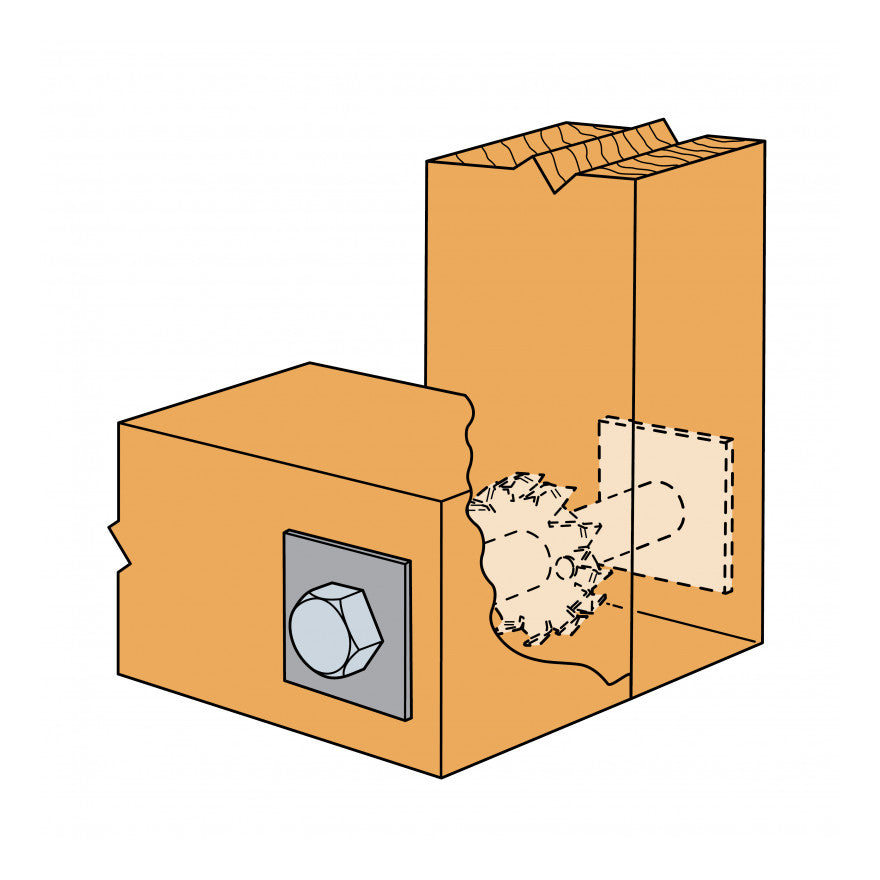

Savienotāju novieto starp savienojamajiem kokmateriāliem un pievelk skrūvi. Pievelkot skrūvi, savienotāja zobi iespiežas kokā un veido drošu mehānisku savienojumu.

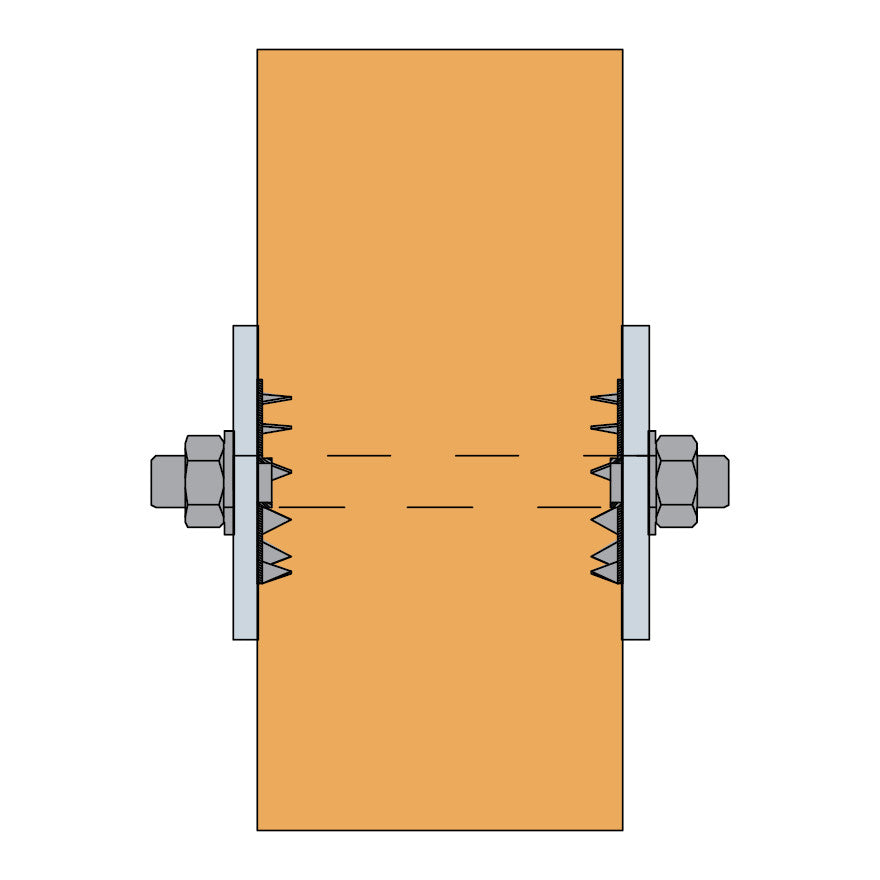

Montāžā obligāti jāizmanto divas paplāksnes.

Pilns produktu apraksts ražotāja mājaslapā: Bulldog-sided C1-C3-C5 - C1 - C3 - C5 | Simpson Strong-Tie (strongtie.lv)
