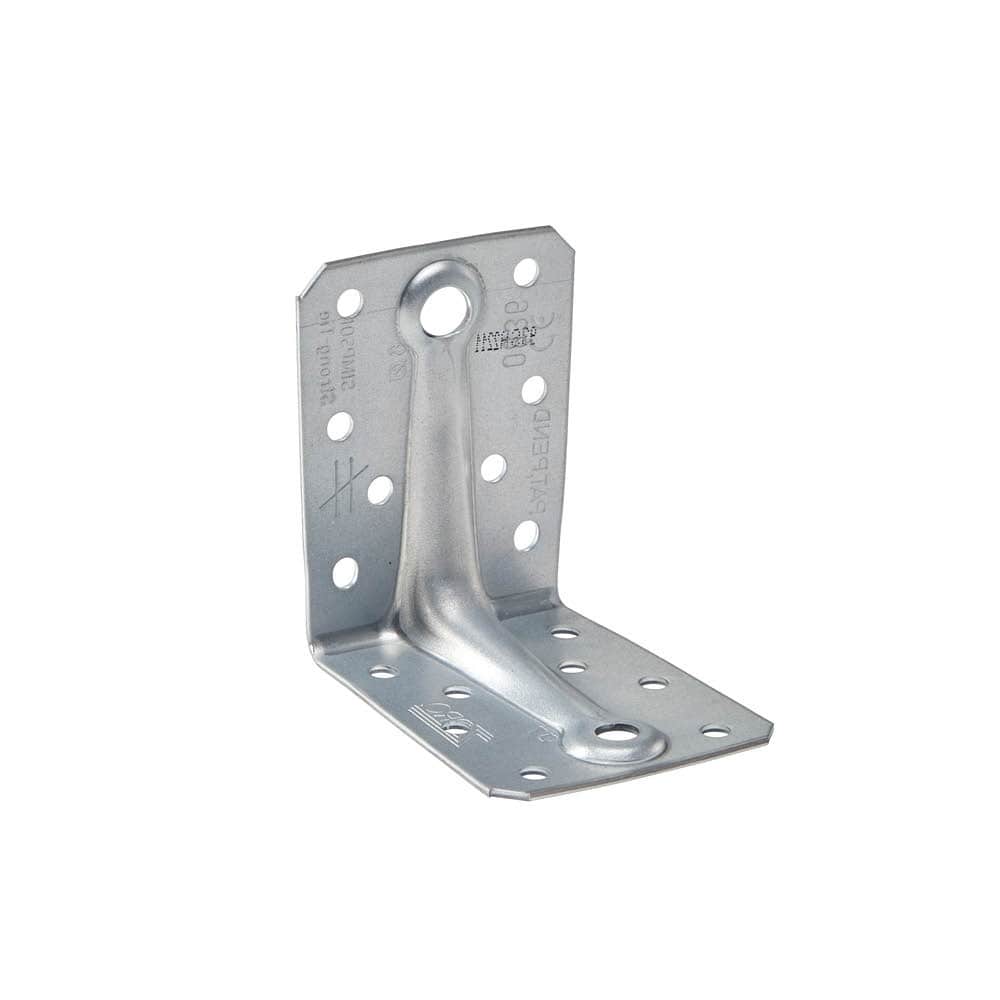

Simpson Strong-Tie ABR-Z pastiprinātie leņķa stiprinājumi ar ZPRO pārklājumu

Simpson Strong-Tie ABR-Z pastiprinātie leņķa stiprinājumi ir paredzēti nesošiem koka konstrukciju savienojumiem karkasa ēkās, jumtu konstrukcijās un vieglo tērauda konstrukciju izbūvē. Pastiprinājuma ribas nodrošina lielāku stingrību un augstāku nestspēju, padarot šos stiprinājumus piemērotus konstrukcijām ar paaugstinātām slodzēm.

Atkarībā no modeļa stiprinājumi izgatavoti no S250GD + ZPRO vai S350GD + ZPRO konstrukciju tērauda atbilstoši EN 10346 standartam. ZPRO pretkorozijas pārklājums, kas atbilst aptuveni 55 μm cinka slānim, nodrošina drošu aizsardzību pret koroziju.

Stiprinājumi paredzēti masīvkoka, līmētā koka (GLT), kompozītkoksnes, betona un tērauda konstrukciju savienošanai. Tie plaši tiek izmantoti jumta kopņu, spāru, sienu karkasu, siju, pārsedžu, konsolju, fasāžu konstrukciju un vieglo tērauda karkasu montāžā.

Montāžai uz koka ieteicams izmantot CNA gredzenrievas naglas, CSA konstrukciju skrūves, bultskrūves vai LAG skrūves. Stiprinot pie betona vai mūra, izmantojami Simpson Strong-Tie mehāniskie vai ķīmiskie enkuri atbilstoši ražotāja montāžas prasībām.

Galvenās īpašības

• Pastiprināts konstrukciju leņķa stiprinājums
• Izgatavots no S250GD vai S350GD konstrukciju tērauda
• ZPRO pretkorozijas pārklājums (~55 μm cinka ekvivalents)
• Pastiprinājuma ribas augstākai nestspējai
• Piemērots koka, betona un tērauda konstrukcijām
• Savietojams ar CNA naglām un CSA konstrukciju skrūvēm
• Paredzēts nesošiem konstrukciju savienojumiem
• Piemērots koka karkasa un vieglo tērauda konstrukciju būvniecībai

Pielietojums

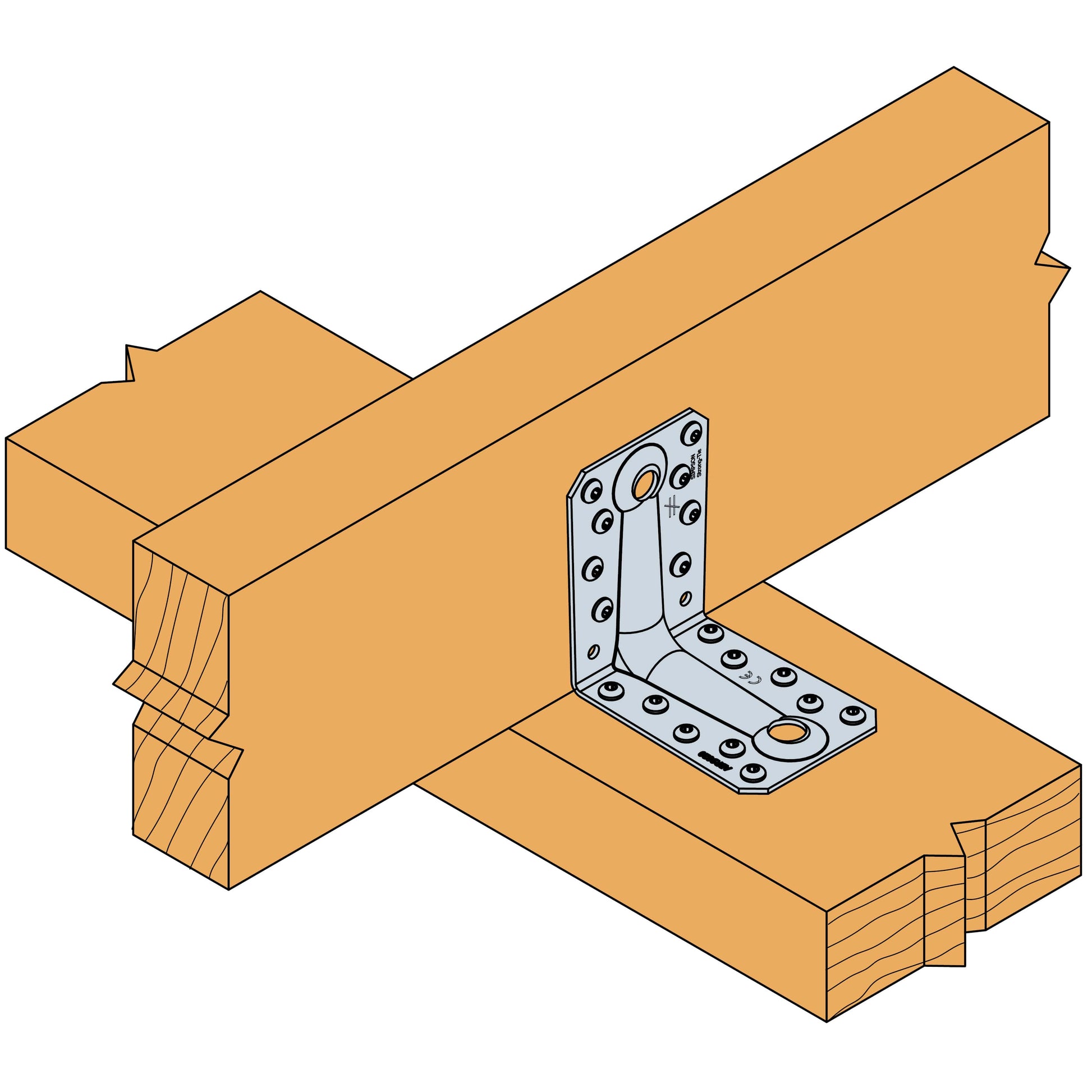

Simpson Strong-Tie ABR-Z leņķa stiprinājumi paredzēti konstrukciju mezgliem, kuros nepieciešama augsta nestspēja un droša slodžu pārnese.

Tipiski pielietojumi:

• Koka karkasa ēkas
• Jumta kopnes
• Spāru savienojumi
• Sienu karkasi
• Pārsedzes un sijas
• Konsoles
• Fasāžu konstrukcijas
• Vieglās tērauda konstrukcijas

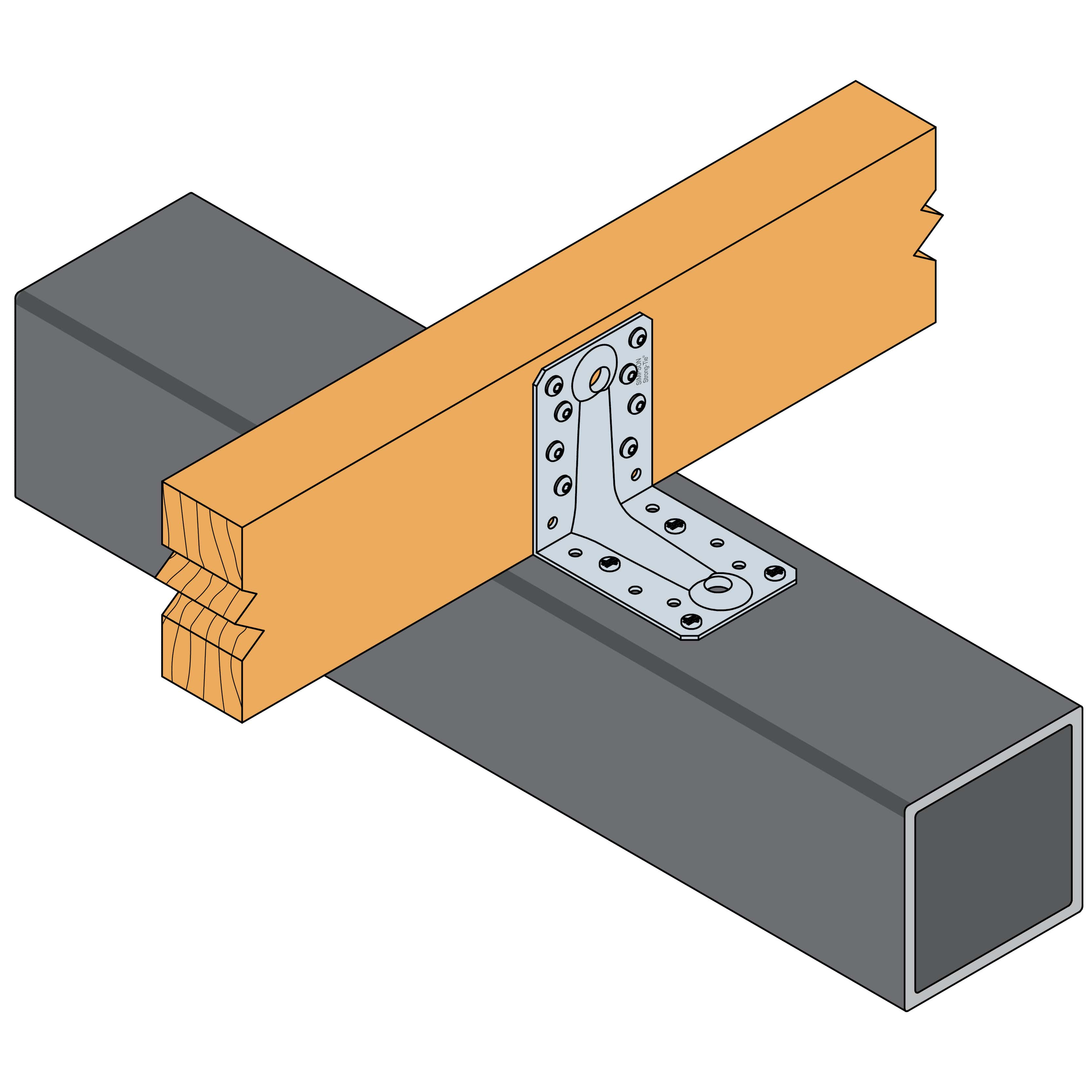

• Koka savienojumi ar betonu
• Koka savienojumi ar tēraudu

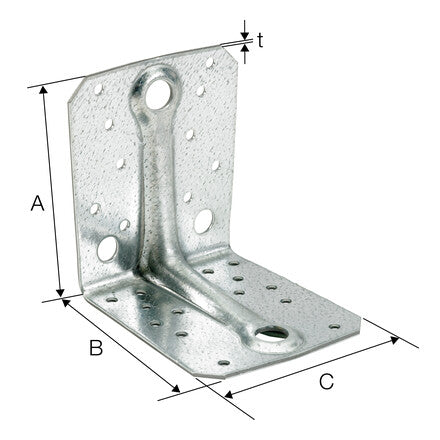

Izmēri:

ABR7015Z — A: 70 mm, B: 70 mm, C: 55 mm, biezums: 1.5 mm, caurumi: sija Ø5 – 8 gab., Ø7 – 1 gab.; atloks B Ø5 – 8 gab., Ø9 – 1 gab.

ABR9020Z — A: 88 mm, B: 88 mm, C: 65 mm, biezums: 2 mm, caurumi: sija Ø5 – 10 gab., Ø11 – 1 gab.; atloks B Ø5 – 10 gab., Ø13 – 1 gab.

ABR10525Z — A: 105 mm, B: 105 mm, C: 90 mm, biezums: 2.5 mm, caurumi: sija Ø5 – 10 gab., Ø11 – 2 gab., Ø14 – 1 gab.; atloks B Ø5 – 14 gab., Ø14 – 1 gab.
