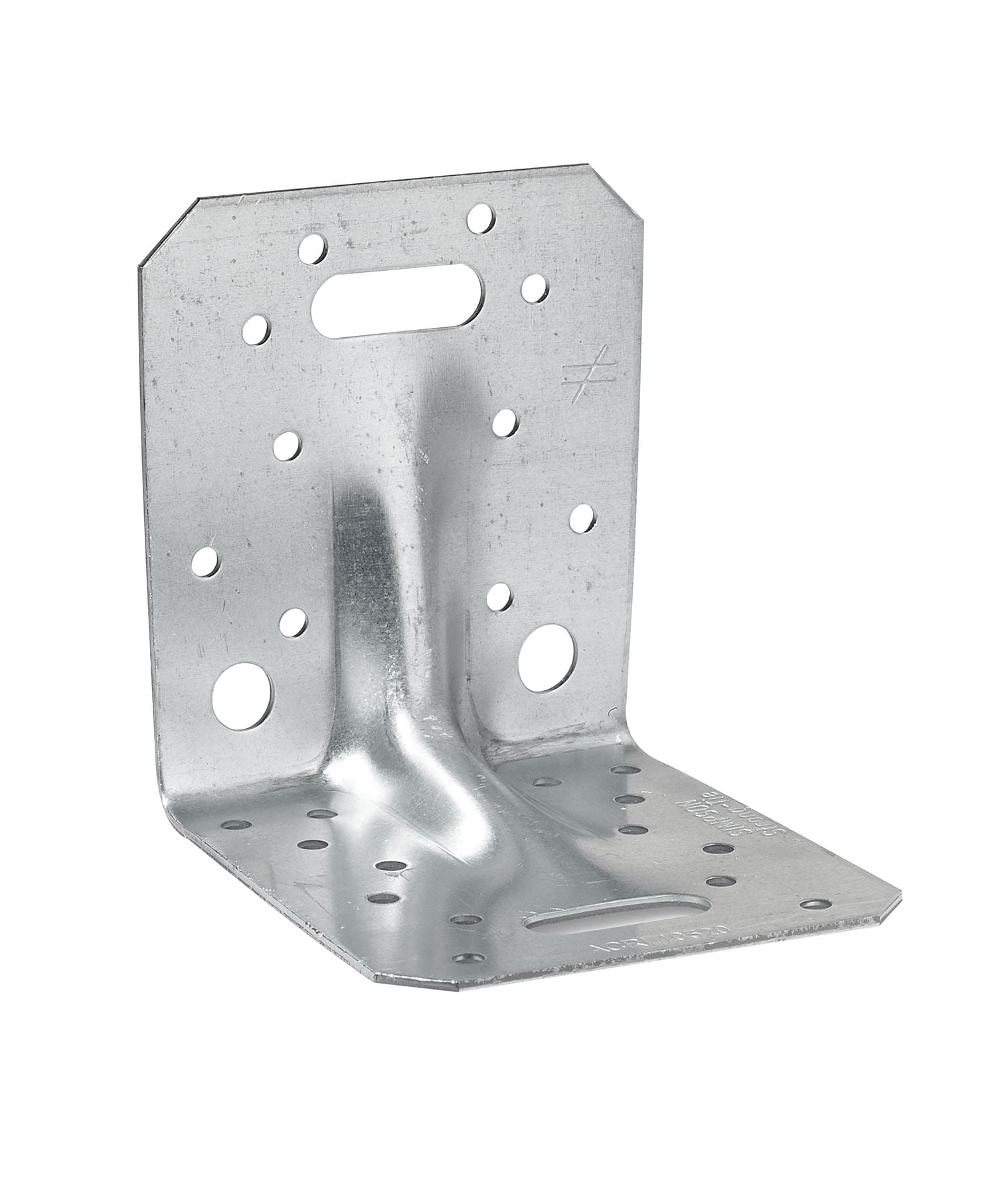

Simpson Strong-Tie ACRL pastiprinātais leņķa savienotājs ar regulējamām ovālajām atverēm

Simpson Strong-Tie ACRL pastiprinātais leņķa savienotājs ir paredzēts nesošiem koka konstrukciju savienojumiem karkasa būvniecībā, koka ēkās un citās konstrukcijās, kur nepieciešama augsta nestspēja un precīza montāža. Savienotājs aprīkots ar ovālām montāžas atverēm abās pusēs, kas ļauj veikt sānu regulēšanu un precīzu elementu pozicionēšanu montāžas laikā.

Savienotājs izgatavots no iepriekš cinkota tērauda un nodrošina uzticamu slodžu pārnesi gan bīdes, gan stiepes slodzēs. Pastiprinātā konstrukcija nodrošina augstu izturību un plašas pielietošanas iespējas koka, betona un tērauda konstrukcijās.

ACRL leņķa savienotājs ir piemērots masīvkoka, līmētā koka, kompozītkoksnes izstrādājumu un jumta kopņu savienošanai. To iespējams izmantot arī savienojumiem ar betona un tērauda nesošajām konstrukcijām.

Galvenās īpašības:

• Pastiprināts konstrukciju leņķa savienotājs
• Ovālas atveres sānu regulēšanai
• Piemērots bīdes un stiepes slodzēm
• Iepriekš cinkota tērauda konstrukcija
• Dažādas montāžas konfigurācijas
• Piemērots kokam, betonam un tēraudam
• Augsta nestspēja
• Paredzēts nesošām konstrukcijām

Pielietojums:

Piemērots:

• Koka karkasu būvniecībai
• Jumta kopņu savienojumiem
• Spāru enkurošanai
• Pārsedžu stiprināšanai
• Konsoles konstrukcijām
• Nesošiem karkasiem
• Koks-koks savienojumiem
• Koks-betons savienojumiem
• Koks-tērauds savienojumiem

Piemērotie materiāli:

• Masīvkoks
• Līmētais koks
• Kompozītkoksne
• Jumta kopnes
• Betons
• Tērauds

Ovālās montāžas atveres ļauj precīzāk noregulēt savienojuma pozīciju montāžas laikā.

Montāža:

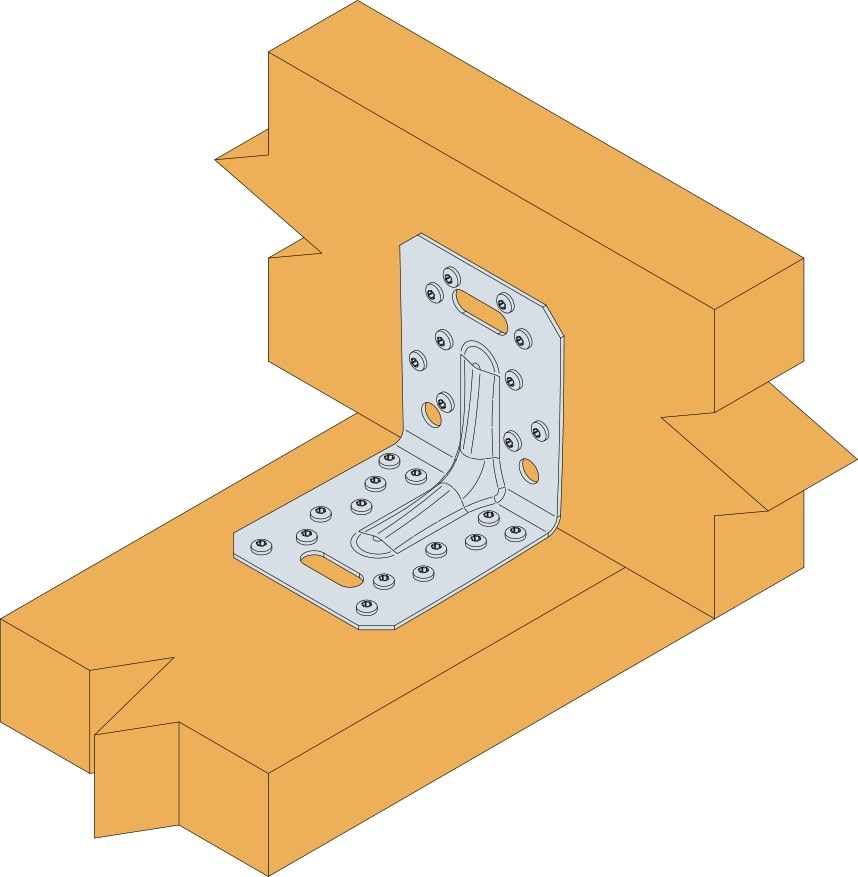

Kokā:

• 34° cinkotas rievotas enkurnaglas kasetēs
• Simpson Strong-Tie CE Sertificētas Enkurnaglas (CNA40X35–CNA40X100)
• CE sertificētas enkurskrūves kokam Simpson Strong-Tie 5x35–80 mm
• 4PRO enkurskrūve kokam C4
• Simpson-Strong-Tie CSA5,0X40S - Izturīgas enkurskrūves

• Bultskrūves
• Kokskrūves

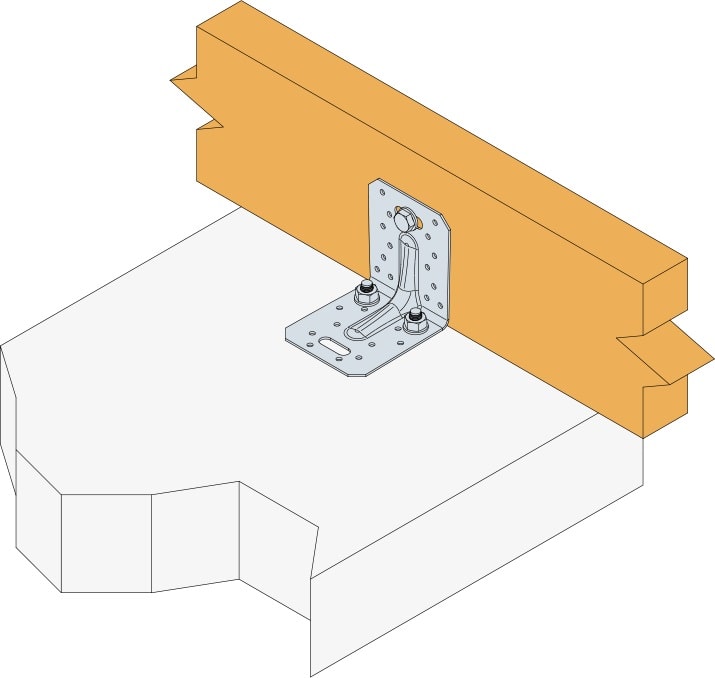

Betonā:

• Mehāniskais enkurs WA M10-78/5
• AT-HP sveķi ar LMAS M10-120/25 vītņstieni

Dobā mūrī:

• AT-HP vai POLY-GP sveķi
• LMAS M12-120/25 vītņstienis
• SH M16-130 siets

Tēraudā:

• Ø10 mm bultskrūves

Izmēri:

ACRL10520 — A: 105 mm, B: 105 mm, C: 90 mm, biezums: 2 mm, caurumi: sija Ø5 – 10 gab., Ø11 – 2 gab., Ø11×31 – 1 gab.; atloks B Ø5 – 14 gab., Ø11×31 – 1 gab.

Pilns produkta tehniskais apraksts ražōtāja mājaslapā: Reinforced Angle bracket - ACRL | Simpson Strong-Tie (strongtie.lv)
