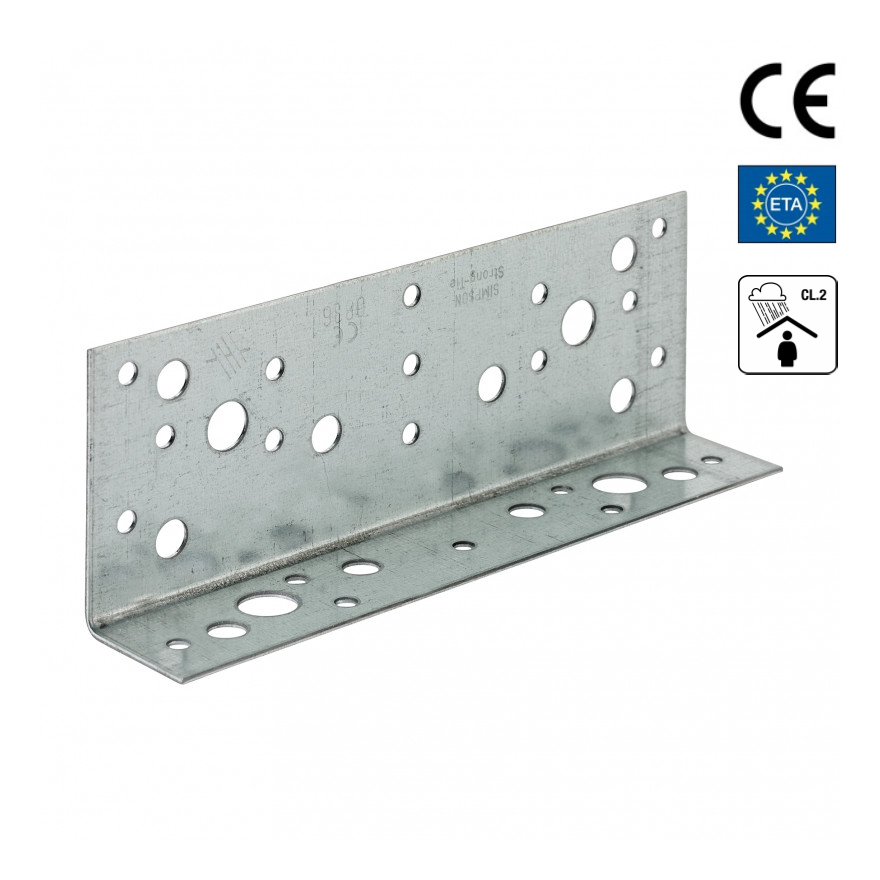

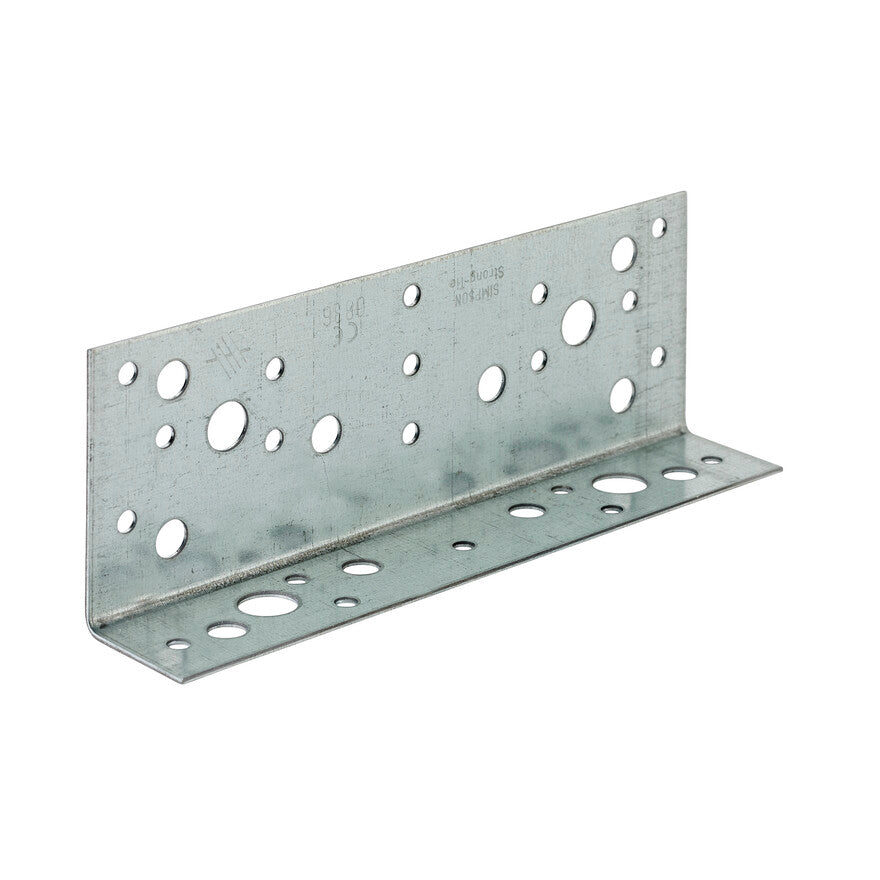

Simpson Strong-Tie BNV33 leņķa savienotājs koka un betona konstrukcijām

BNV33 leņķa savienotājs ir paredzēts konstrukciju savienojumiem, kuros elementi tiek pakļauti garenvirziena slodzēm. Tas ir piemērots koks-koks un koks-betons savienojumiem nesošās un konstrukciju būvniecības pielietojumos.

Savienotājs izgatavots no cinkota tērauda S250GD + Z275 atbilstoši DIN EN 10346 standartam, nodrošinot drošu aizsardzību pret koroziju un ilgmūžīgu ekspluatāciju. Cinka pārklājums 275 g/m² abās pusēs palīdz aizsargāt savienotāju dažādos būvniecības apstākļos.

BNV33 leņķa savienotājs bieži tiek izmantots siju savienojumos ar sijām vai betona konstrukcijām, piemēram, jumta kopņu konstrukcijās siju stiprināšanai pie savilcējiem un citos koka karkasa risinājumos.

Vienkāršā konstrukcija nodrošina ātru un ērtu montāžu, izmantojot konstrukciju naglas, skrūves vai enkurskrūves atkarībā no pamatmateriāla.

Galvenās īpašības:

• Konstrukciju leņķa savienotājs
• Piemērots garenvirziena slodžu uztveršanai
• Cinkots tērauds S250GD + Z275
• Cinka pārklājums 275 g/m²
• Piemērots koka un betona savienojumiem
• Vienkārša montāža
• Piemērots nesošām koka konstrukcijām
• Pretkorozijas aizsardzība

Pielietojums:

Piemērots:

• Sija pret siju savienojumiem

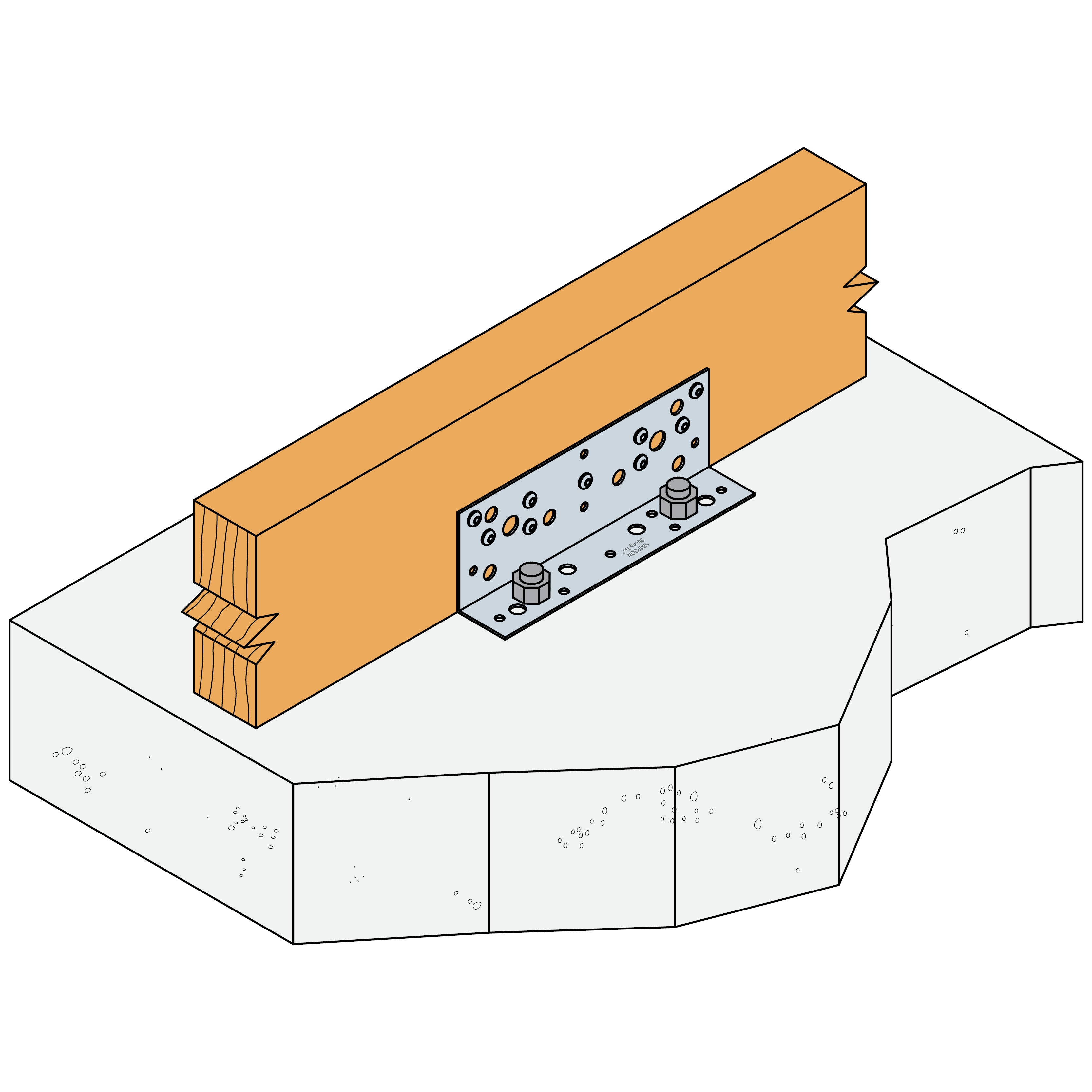

• Sija pret betonu savienojumiem
• Jumta kopņu konstrukcijām
• Koka karkasa būvniecībai
• Nesošām koka konstrukcijām
• Konstrukciju mezgliem ar garenvirziena slodzēm

Piemērotie materiāli:

• Masīvkoks
• Koksnes izstrādājumi
• Betons
• Tērauds

Montāža:

Ieteicamie stiprinājumi:

• 34° cinkotas rievotas enkurnaglas kasetēs
• Simpson Strong-Tie CE Sertificētas Enkurnaglas (CNA40X35–CNA40X100)
• CE sertificētas enkurskrūves kokam Simpson Strong-Tie 5x35–80 mm
• 4PRO enkurskrūve kokam C4
• Simpson-Strong-Tie CSA5,0X40S - Izturīgas enkurskrūves
• M12 enkurskrūves montāžai betonā

PRIEKŠROCĪBAS:

• Piemērots konstrukciju slodžu pārnesei
• Ātra un vienkārša montāža
• Savietojams ar koka un betona konstrukcijām
• Cinkots pārklājums aizsardzībai pret koroziju
• Piemērots jumta kopņu konstrukcijām
• Izturīga tērauda konstrukcija
• Nodrošina uzticamus konstrukciju savienojumus
• Piemērots profesionālai būvniecībai

PIELIETOJUMA NOZARES:

• Koka būvniecība
• Jumta kopņu būvniecība
• Karkasa konstrukcijas
• Dzīvojamo ēku būvniecība
• Komerciālā būvniecība
• Koka konstrukciju inženierija
• Renovācijas projekti
• Vispārējā būvniecība

Izmērs:

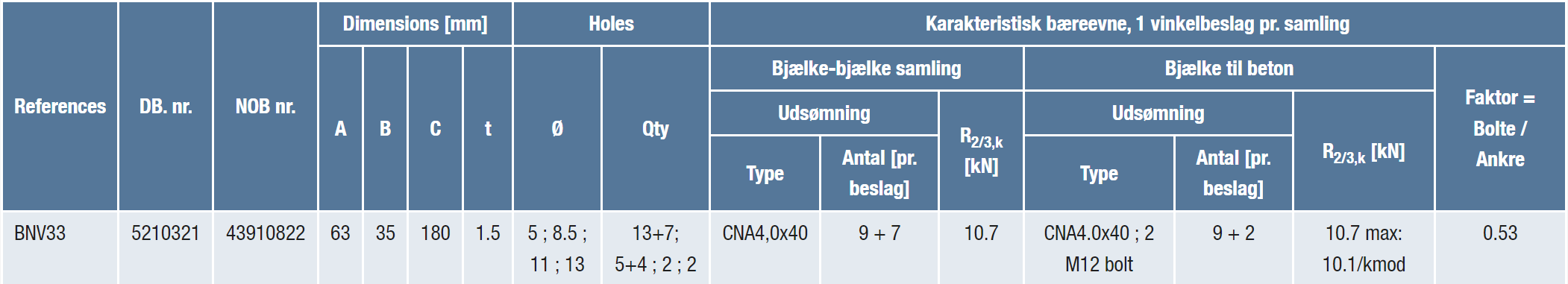

BNV33 — A: 63 mm, B: 35 mm, C: 180 mm, biezums: 1.5 mm, caurumi: Ø5 – 13 gab., Ø8.5 – 7 gab., Ø11 – 4 gab., Ø13 – 2 gab.

Pilns produkta apraksts ražotāja mājaslapā: BNV33 - BNV33 | Simpson Strong-Tie
