EISEDICHT FassadenDICHT dubultās kabeļu un cauruļu manžetes fasādes membrānu blīvēšanai – 2 × 4-22 mm

EISEDICHT FassadenDICHT dubultās hermetizācijas manžetes ir viengabala manžetes, kas paredzētas ātrai un drošai divu blakus esošu kabeļu vai cauruļu izvadu blīvēšanai caur vēja necaurlaidīgām fasādes membrānām. Tās īpaši izstrādātas ventilējamo fasāžu sistēmām, kur caurvadiem jābūt droši noblīvētiem arī prasīgos āra apstākļos.

FassadenDICHT sistēma paredzēta darbam apstākļos, kuros konstrukcija pakļauta saules starojumam, stipram lietum un UV iedarbībai. Dziļi melnā līmējošā apmale vizuāli saskan ar melnām fasādes membrānām, nodrošina augstu saķeri un ir piemērota darbam paaugstinātas temperatūras apstākļos. Manžetes palīdz nepieļaut lietus ūdens iekļūšanu konstrukcijā starp fasādes membrānu un apšuvumu, vienlaikus ļaujot ūdens tvaikam difundēt no iekšpuses uz ārpusi.

Atkarībā no modeļa manžetes aprīkotas ar divām elastīgām EPDM aizsarguzmavām, kuru augstums ir 20 vai 30 mm. Ilgstoši elastīgās EPDM uzmavas kompensē konstrukcijas kustības ap izvadiem, savukārt integrētā stiepes atslogošana samazina mehānisko slodzi uz hermetizācijas vietām. Pēc montāžas iespējama arī līniju papildu izvilkšana vai pozīcijas koriģēšana.

Pašlīmējošā un īpaši pret plīsumiem izturīgā apmale ir vizuāli pielāgota ventilējamo fasāžu membrānām. Atkarībā no varianta apmales izmērs ir 150 × 150 mm vai 230 × 230 mm, un tai izmantota īpaši spēcīga poliakrilāta līme.

FassadenDICHT manžetes paredzētas ārdarbiem, to temperatūras izturība ir no -30 °C līdz +80 °C, tās ir izturīgas pret UV starojumu, nesatur halogēnus un montējamas no +5 °C.

Produkti atbilst DIN 4108-7, DIN 18015-5 un GEG 2020 prasībām.

Pieejamie varianti:

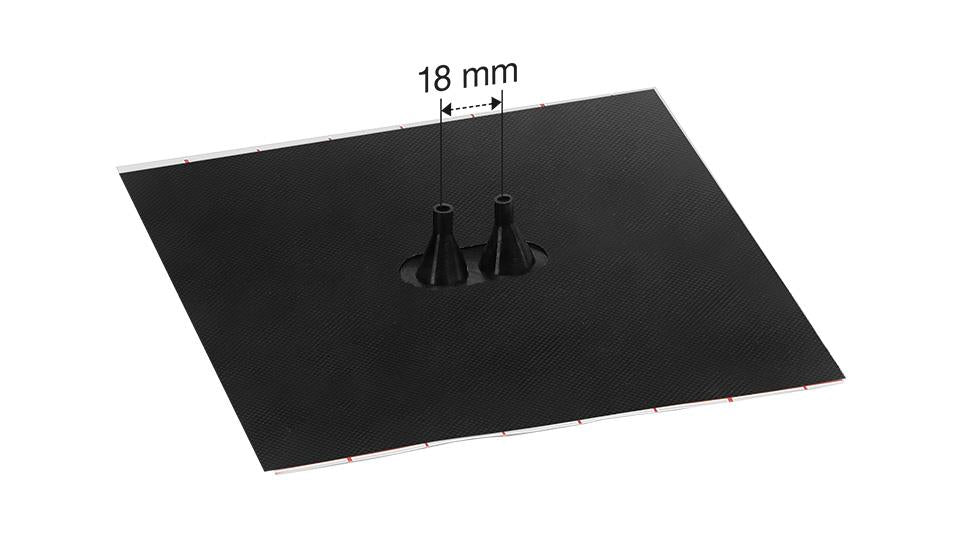

• DD3 – 2 × 4-8 mm – FAD0031 – apmale 150 × 150 mm – 20 mm EPDM uzmavas

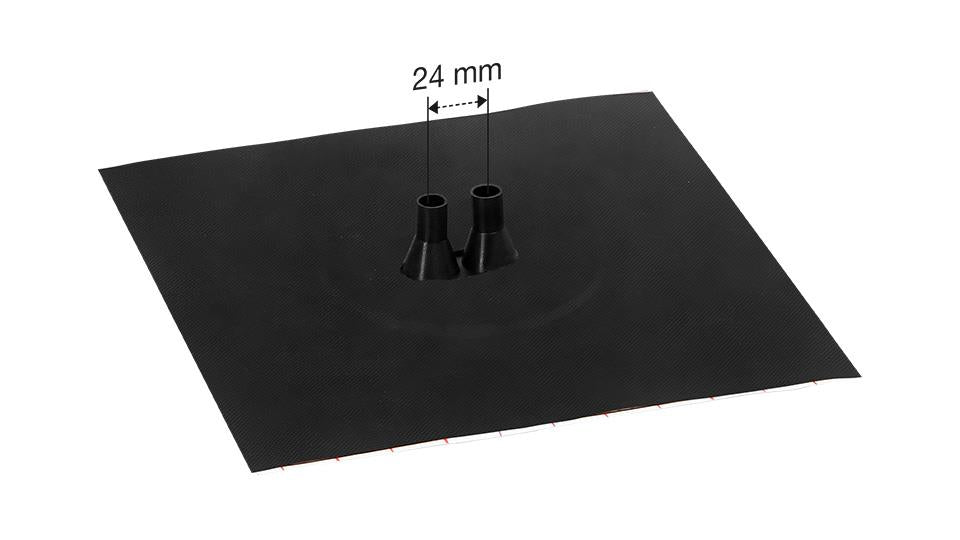

• DD3 – 2 × 8-12 mm – FAD0003 – apmale 150 × 150 mm – 30 mm EPDM uzmavas

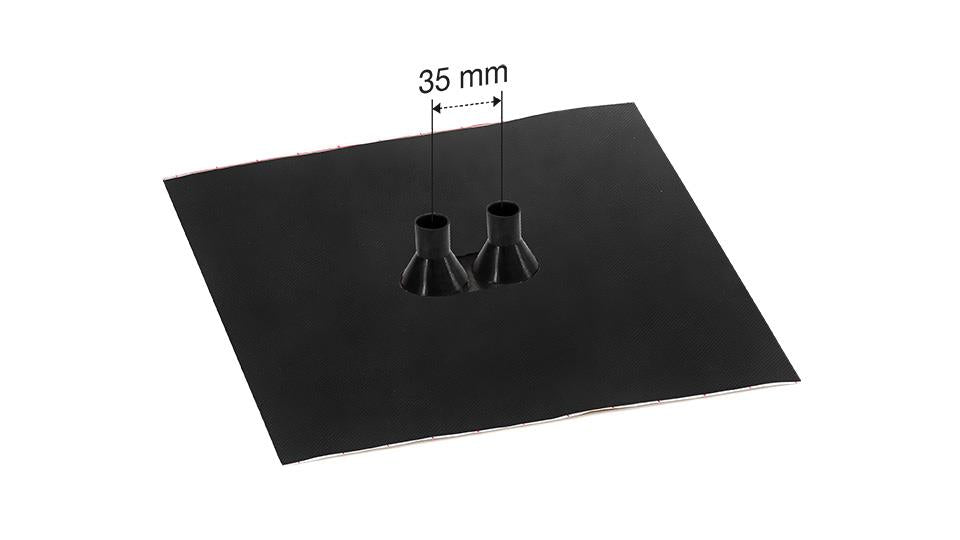

• DD3 – 2 × 12-15 mm – FAD0028 – apmale 230 × 230 mm – 30 mm EPDM uzmavas

• GDD21 – 2 × 15-22 mm – FAD0027 – apmale 230 × 230 mm – 30 mm EPDM uzmavas – 3 cm attālums starp uzmavām

Galvenās īpašības

• Viengabala dubultās hermetizācijas manžetes

• Paredzētas diviem kabeļiem vai caurulēm

• Pieejamie diametri: 2 × 4-8 / 2 × 8-12 / 2 × 12-15 / 2 × 15-22 mm

• Paredzētas ventilējamo fasāžu membrānām

• Divas elastīgas EPDM uzmavas

• Uzmavu augstums: 20 vai 30 mm

• Ilgstoši elastīgās uzmavas kompensē konstrukcijas kustības

• Integrēta stiepes atslogošana

• Iespējama līniju pozīcijas koriģēšana pēc montāžas

• Pašlīmējoša un īpaši pret plīsumiem izturīga apmale

• Apmales izmēri: 150 × 150 mm vai 230 × 230 mm

• Dziļi melna apmale vizuālai saderībai ar fasādes membrānām

• Īpaši spēcīga poliakrilāta līme

• Vēja, lietus un ūdens necaurlaidīga konstrukcija

• Augsta stabilitāte un UV izturība

• Temperatūras izturība: -30 °C līdz +80 °C

• Montāžas temperatūra no +5 °C

• Nesatur halogēnus

• Atbilst DIN 4108-7

• Atbilst DIN 18015-5

• Atbilst GEG 2020

• Ražotājs: Eisedicht

Pielietojums

EISEDICHT FassadenDICHT dubultās manžetes paredzētas divu blakus esošu kabeļu vai cauruļu izvadu hermetizācijai vietās, kur tie šķērso vēja necaurlaidīgas ventilējamo fasāžu membrānas.

DD3 varianti piemēroti dubultiem kabeļu izvadiem, piemēram, telefona kabeļiem, elektrības vadiem un antenu kabeļiem. GDD21 variants paredzēts diviem cauruļu izvadiem ar diametru 2 × 15-22 mm.

Vēja necaurlaidīgajā membrānā izveido katram izvadam atbilstošu atvērumu, pēc tam piemērota izmēra manžeti pielīmē saskaņā ar ražotāja montāžas norādījumiem.

Elastīgās EPDM uzmavas atsevišķi noblīvē abas līnijas un kompensē nelielas konstrukcijas kustības. Īpaši pret plīsumiem izturīgā līmējošā apmale veido drošu savienojumu ar fasādes membrānu un palīdz aizsargāt fasādes konstrukciju pret vēja un lietus iedarbību.

Priekšrocības

• Ar vienu manžeti iespējams noblīvēt divus izvadus

• Paredzētas tieši ventilējamo fasāžu membrānām

• Dziļi melna apmale vizuāli saplūst ar tumšām fasādes membrānām

• Palīdz nepieļaut lietus ūdens iekļūšanu fasādes konstrukcijā

• Ļauj ūdens tvaikam difundēt no iekšpuses uz ārpusi

• Augsta UV izturība āra apstākļiem

• Īpaši pret plīsumiem izturīga konstrukcija

• Elastīgās EPDM uzmavas kompensē kustības

• Integrēta stiepes atslogošana

• Iespējama līniju koriģēšana arī pēc montāžas

• Montāža bez papildu instrumentiem

• Ātra un droša uzstādīšana

Nozares / Pielietojuma jomas

• Ventilējamo fasāžu izbūve

• Dubulto kabeļu izvadu hermetizācija

• Dubulto cauruļu izvadu hermetizācija

• Elektroinstalācijas

• Telefona un antenu kabeļu izvadi

• Cauruļvadu montāža

• Vēja necaurlaidīgo fasādes slāņu izbūve

• Ēku ārējās norobežojošās konstrukcijas

• Jaunbūves

• Renovācija
