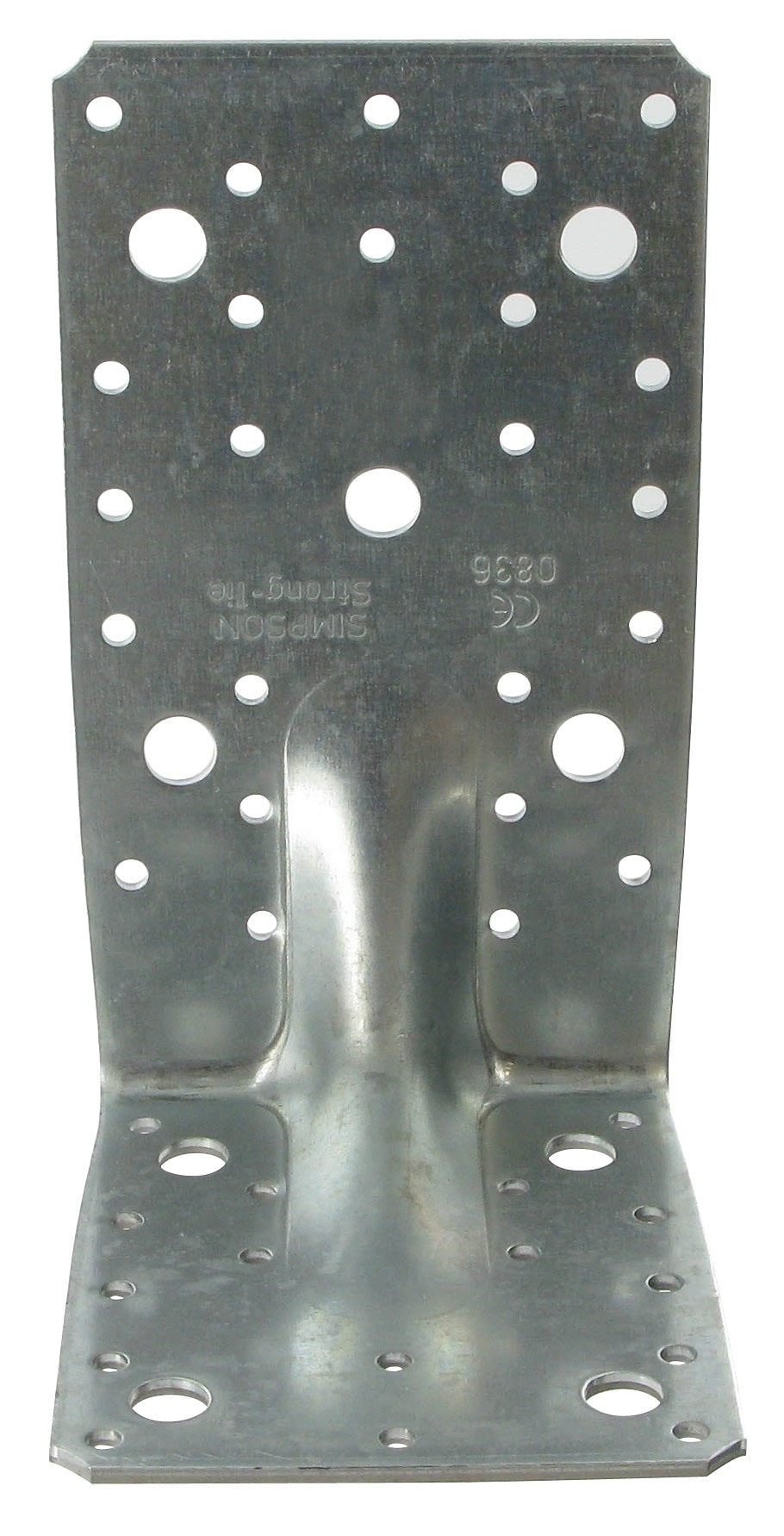

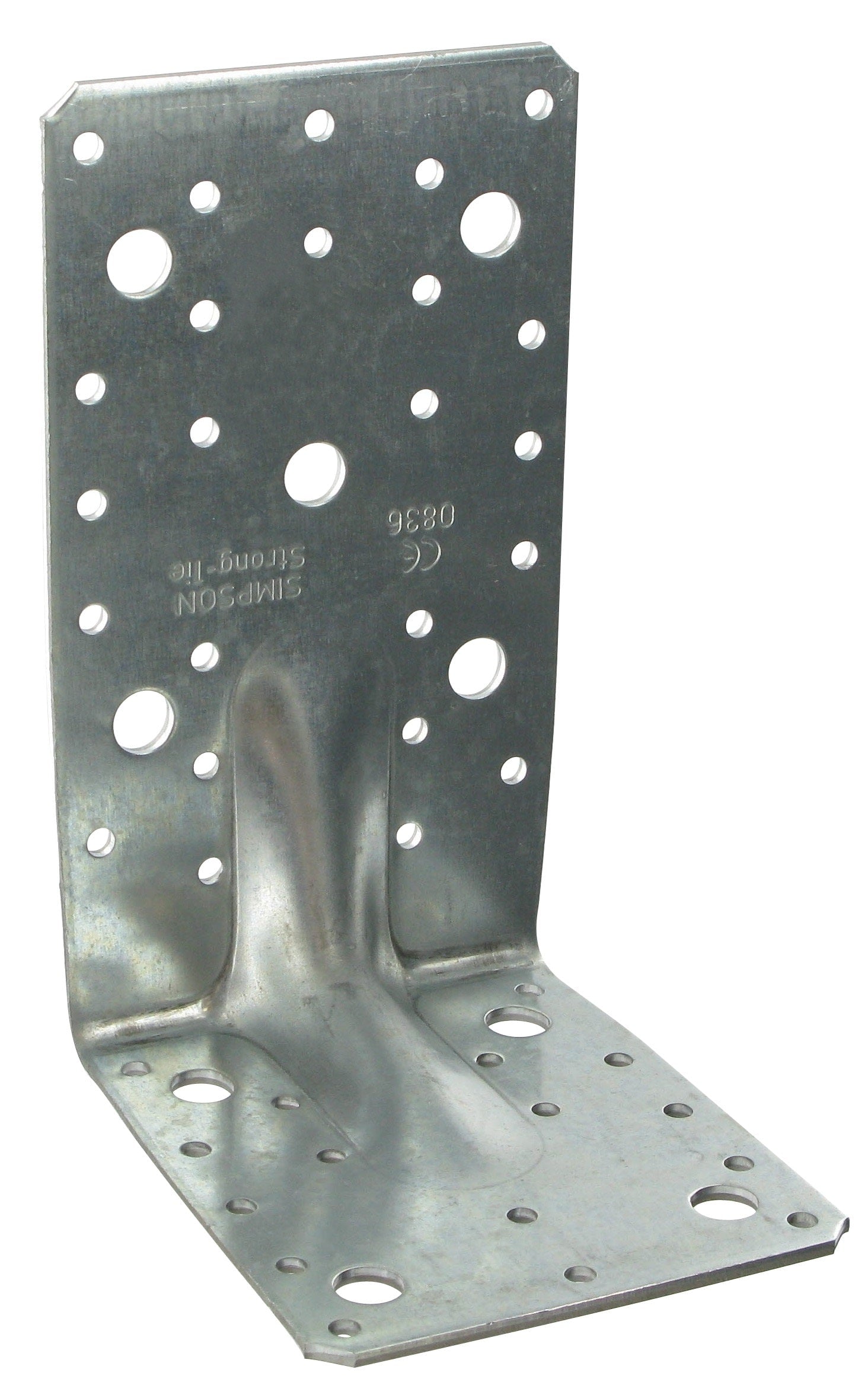

Lielais pastiprinātais leņķis nesošām koka konstrukcijām

Lielie pastiprinātie leņķa savienotāji ir paredzēti nesošiem savienojumiem koka karkasa konstrukcijās, koka ēkās un citos būvniecības projektos, kur nepieciešama augsta stiprība un uzticams konstrukciju savienojums. Pastiprinātā konstrukcija nodrošina lielu nestspēju koks-koks, koks-betons un koks-tērauds savienojumos.

Savienotājs izgatavots no cinkota tērauda S250GD + Z275 atbilstoši NF EN 10346 standartam, nodrošinot aizsardzību pret koroziju un ilgmūžīgu ekspluatāciju. Pastiprinājuma ribas palielina konstrukcijas stingrību un nestspēju dažādu slodžu iedarbībā.

Savienotājs ir piemērots enkurošanas risinājumiem un spēj uztvert gan pacelšanas, gan izraušanas slodzes. Daudzos konstrukciju risinājumos viens E20/3 leņķa savienotājs katrā savienojuma pusē nodrošina īpaši izturīgu un drošu savienojumu. Divus leņķa savienotājus iespējams izmantot arī kā alternatīvu atsevišķos siju kurpju pielietojumos.

Piemērots masīvkoka, līmētā koka, kompozītmateriālu, jumta kopņu, tērauda elementu un betona konstrukcijām.

Galvenās īpašības:

• Pastiprināts konstrukciju leņķa savienotājs
• Piemērots nesošām koka konstrukcijām
• Augsta nestspēja
• Pastiprinājuma ribas papildu izturībai
• Piemērots pacelšanas un izraušanas slodzēm
• Cinkots tērauds S250GD + Z275
• Aizsardzība pret koroziju
• Piemērots koka, betona un tērauda konstrukcijām
• Piemērots iekštelpu un aizsargātiem āra pielietojumiem

Pielietojums:

Piemērots koka karkasa konstrukcijām, koka ēkām un dažādiem būvniecības projektiem.

Biežākie pielietojumi:

• Jumta kopņu stiprināšana
• Spāru enkurošana
• Pārsedžu savienojumi
• Konsoles konstrukcijas
• Koka karkasa būvniecība
• Apšuvuma balsta konstrukcijas

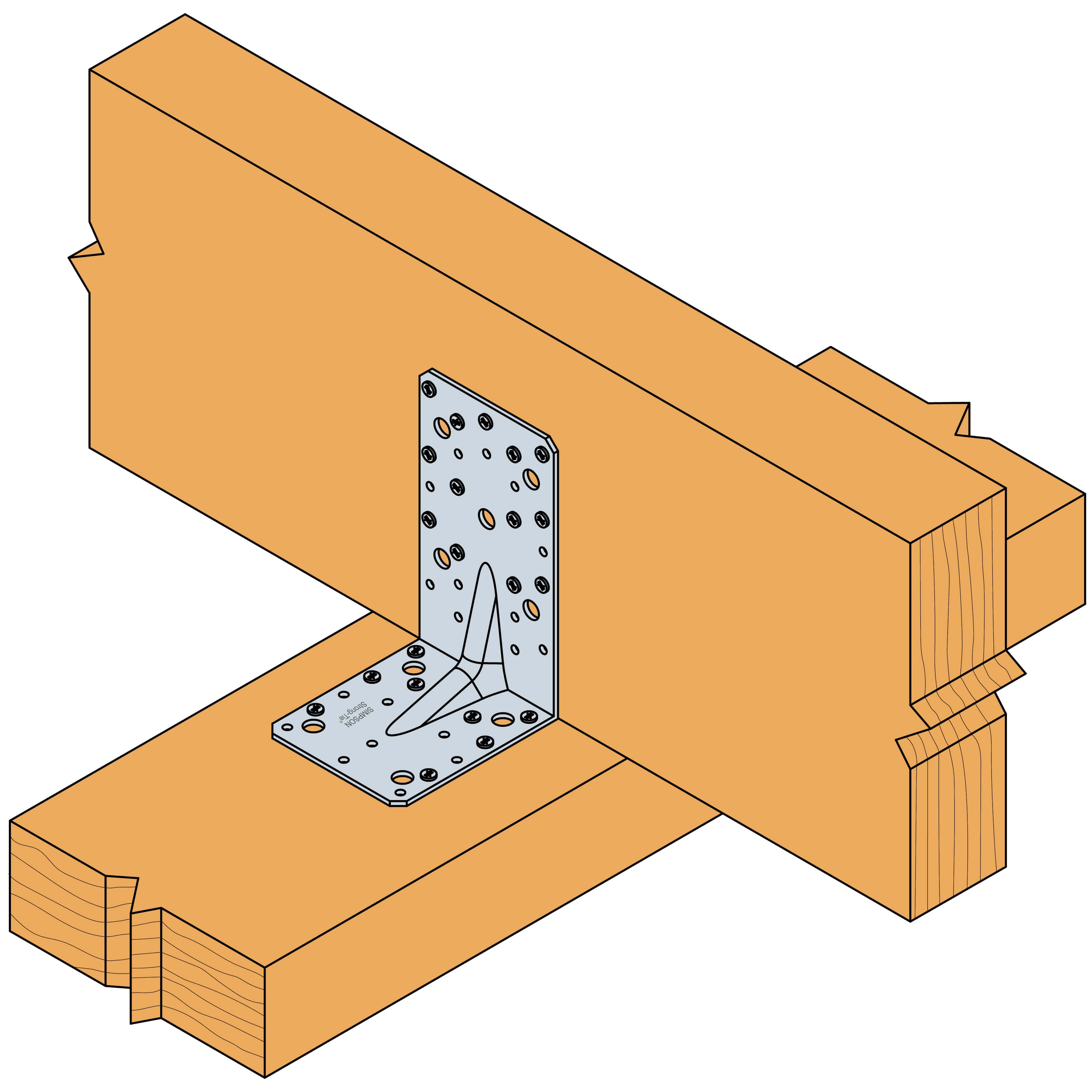

• Koks-koks savienojumi

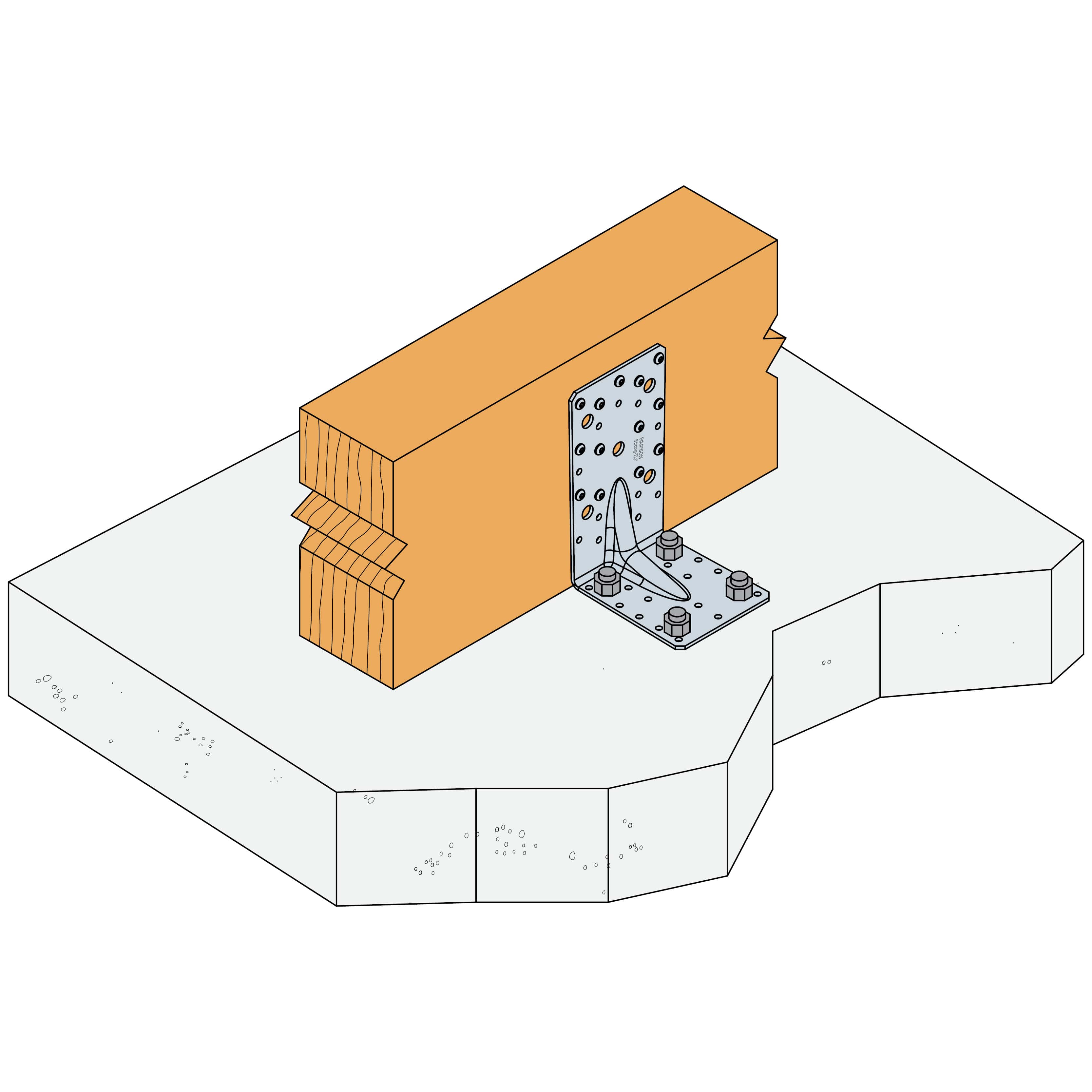

• Koks-betons savienojumi
• Koks-tērauds savienojumi

Montāžai iespējams izmantot konstrukciju naglas, skrūves, bultskrūves, kokskrūves un sertificētus enkursistēmu risinājumus atbilstoši pamatmateriālam.

Izmēri:

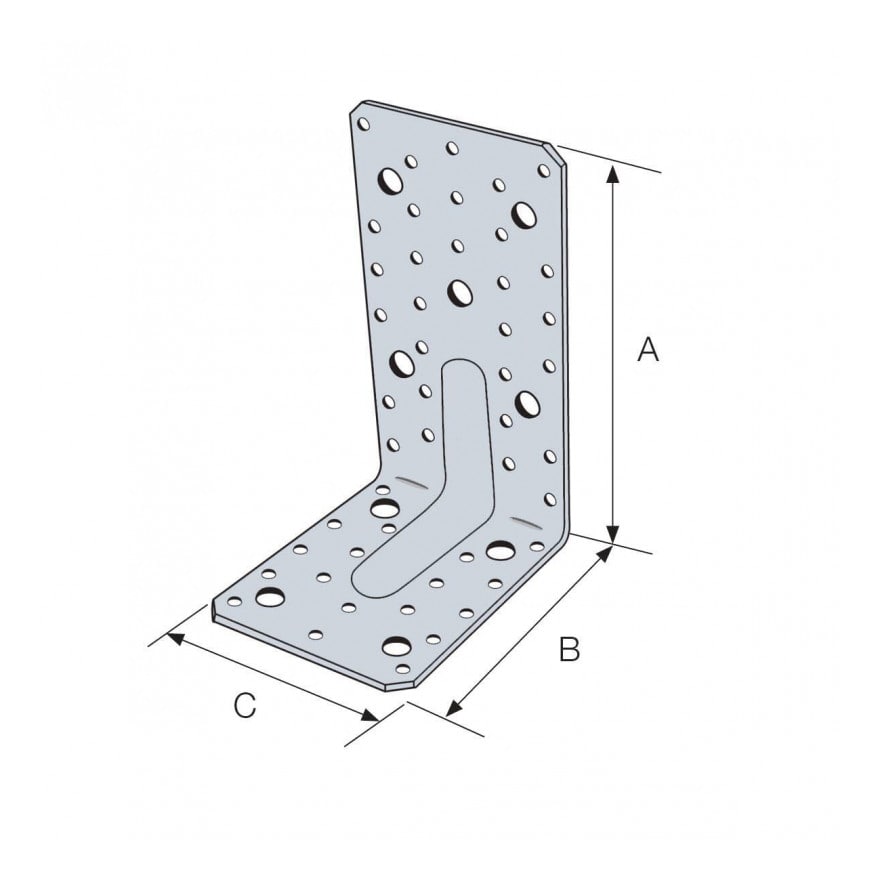

E20/3 — A: 170 mm, B: 113 mm, C: 95 mm, biezums: 3 mm, caurumi: Ø5 – 24 gab., Ø11 – 5 gab.

Produktu apskats un pilns specifikāciju saraksts ražotāja mājaslapā: Large reinforced angle brackets - E20/3 | Simpson Strong-Tie (strongtie.lv)
